製品案内 --- 黄銅ボールバルブ

ボールバルブ

BA  【400型 スタンダードボアボールバルブ】
BAの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
8A 1/4B 9 39 32 50 10×12 120 DL DL
10A 3/8B 9 39 32 50 10×12 120 DL
15A 1/2B 10 49 37 75 10×12 120 DL
20A 3/4B 15 53 40 75 10×9 90 DL
25A 1B 19 63 47 100 6×10 60 DL
32A 11/4B 25 72 52 100 4×9 36 DL
40A 11/2B 32 83 60 125 4×6 24 DL
50A 2B 38 92 65 125 2×8 16 DL
65A 21/2B 50 117 79 200 2×4 8 DL
80A 3B 63 137 89 200 1×6 6 DL
100A 4B 75 157 98 200 1×3 3 DL
材料
ボデー・キャップ C3771BE
ボール C3604/C3771 + Ni-Crメッキ
ステム C3604BD
パッキン PTFE
シート PTFE
最高許容圧力
常温の水・油・ガス 2.8MPa
150℃以下の水・油・ガス 0.7MPa
(ガスは可燃性・毒性以外のガス)

寸法図

BAT  【400型 スタンダードボアボールバルブ(蝶ハンドル)】
BAの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
8A 1/4B 9 39 37 69 10×12 120 DL DL
10A 3/8B 9 39 37 69 10×12 120 DL
15A 1/2B 10 49 38 69 10×12 120 DL
20A 3/4B 15 53 40 69 10×9 90 DL
25A 1B 19 63 47 83 6×10 60 DL
32A 11/4B 25 72 52 83 4×9 36 DL
材料
ボデー・キャップ C3771BE
ボール C3604/C3771 + Ni-Crメッキ
ステム C3604BD
パッキン PTFE
シート PTFE
最高許容圧力
常温の水・油・ガス 2.8MPa
150℃以下の水・油・ガス 0.7MPa
(ガスは可燃性・毒性以外のガス)

寸法図

BZ 【600型 フルボアボールバルブ】
BZの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
8A 1/4B 10 50 37 70 12×6 72 DL DL
10A 3/8B 10 50 37 70 12×8 96 DL
15A 1/2B 15 65 40 80 12×6 72 DL
20A 3/4B 20 68 44 80 10×4 40 DL
25A 1B 25 79 50 110 8×4 32 DL
32A 11/4B 32 86 55 110 6×2 12 DL
40A 11/2B 40 96 65 150 4×2 8 DL
50A 2B 50 109 72 150 4×2 8 DL
材料
ボデー・キャップ C3771BE
ボール C3604BE + Ni-Crメッキ
ステム C3604BD + Ni-Crメッキ
シート PTFE
Oリング FKM
最高許容圧力
常温の水・油・ガス 4.1MPa
150℃以下の水・油・ガス 1.0MPa
(ガスは可燃性・毒性以外のガス)

寸法図

BZT  【600型 フルボアボールバルブ(蝶ハンドル)】
BZTの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
8A 1/4B 10 50 35 55 12×6 72 DL DL
10A 3/8B 10 50 35 55 12×8 96 DL
15A 1/2B 15 65 41 70 12×6 72 DL
20A 3/4B 20 68 45 70 10×4 40 DL
25A 1B 25 79 54 100 8×4 32 DL
32A 11/4B 32 86 61 100 6×2 12 DL
材料
ボデー・キャップ C3771BE
ボール C3604BE + Ni-Crメッキ
ステム C3604BD + Ni-Crメッキ
シート PTFE
Oリング FKM
最高許容圧力
常温の水・油・ガス 4.1MPa
150℃以下の水・油・ガス 1.0MPa
(ガスは可燃性・毒性以外のガス)

寸法図

BO 【400型 フルボアボールバルブ】
BOの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
15A 1/2B 12.7 47 34 75 12×6 72 DL DL
20A 3/4B 19 57 42 108 10×6 60 DL
25A 1B 25 67 45 108 8×6 48 DL
32A 11/4B 32 81 55 122 8×4 32 DL
40A 11/2B 38 89 59 122 6×4 24 DL
50A 2B 50 107 72 185 4×4 16 DL
65A 21/2B 63 130 83 185 2×4 8
80A 3B 75 149 103 250 2×3 6
材料
ボデー・キャップ C3771BE
ボール C3604/C3771 + Ni-Crメッキ
ステム C3604BD
シート PTFE
Oリング FKM
最高許容圧力
常温の水・油・ガス 2.8MPa
150℃以下の水・油・ガス 0.7MPa
(ガスは可燃性・毒性以外のガス)

※目盛板付生産可能

寸法図

B  【400型 スタンダードボアボールバルブ】
Bの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
8A 1/4B 10 50 45 80 12×8 96 DL DL
10A 3/8B 10 50 45 80 12×8 96 DL
15A 1/2B 10 65 45 100 12×6 72 DL
20A 3/4B 15 68 48 100 10×6 60 DL
25A 1B 19 79 55 130 8×6 48 DL
32A 11/4B 25 86 59 130 8×4 32 DL
40A 11/2B 32 96 65 130 6×4 24 DL
50A 2B 40 109 75 150 4×4 16 DL
材料
ボデー・キャップ C3771BE
ボール C3604/C3771 + Ni-Crメッキ
ステム C3604BD
シート PTFE
Oリング FKM
最高許容圧力
常温の水・油・ガス 2.8MPa
150℃以下の水・油・ガス 0.7MPa
(ガスは可燃性・毒性以外のガス)

※8A及び10Aはフルボア仕様
※目盛板付生産可能

寸法図

BT 【400型 スタンダードボアボールバルブ(蝶ハンドル)】
BTの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
8A 1/4B 10 50 46 65 12×8 96 DL DL
10A 3/8B 10 50 46 65 12×8 96 DL
15A 1/2B 10 65 46 65 12×6 72 DL
20A 3/4B 15 68 49 65 10×6 60 DL
25A 1B 19 79 56 90 8×6 48 DL
32A 11/4B 25 86 60 90 8×4 32 DL
材料
ボデー・キャップ C3771BE
ボール C3604/C3771 + Ni-Crメッキ
ステム C3604BD
シート PTFE
Oリング FKM
最高許容圧力
常温の水・油・ガス 2.8MPa
150℃以下の水・油・ガス 0.7MPa
(ガスは可燃性・毒性以外のガス)

※8A及び10Aはフルボア仕様

寸法図

BK  【600型 レデュースドボア バーストックボールバルブ】
BKの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
8A 1/4B 5 40 31 60   18 DL DL
10A 3/8B 7.5 44.5 40 80   20 DL
15A 1/2B 9 54.5 42 80   8 DL
20A 3/4B 12.5 61 51 100   8 DL
25A 1B 16 75 55 100   8 DL
材料
ボデー・キャップ C3771BE
ボール C3604 + Ni-Crメッキ
ステム C3604BD
シート R-PTFE
パッキン R-PTFE
最高許容圧力
常温の水・油・ガス 4.1MPa
150℃以下の水・油・ガス 1.0MPa
(ガスは可燃性・毒性以外のガス)

寸法図

BKT  【600型 レデュースドボア バーストックボールバルブ(蝶ハンドル)】
BKの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
8A 1/4B 5 40 30 46   15 DL DL
10A 3/8B 7.5 44.5 33 46   15 DL
15A 1/2B 9 54.5 35 46   10 DL
材料
ボデー・キャップ C3771BE
ボール C3604 + Ni-Crメッキ
ステム C3604BD
シート R-PTFE
パッキン R-PTFE
最高許容圧力
常温の水・油・ガス 4.1MPa
150℃以下の水・油・ガス 1.0MPa
(ガスは可燃性・毒性以外のガス)

寸法図

3方ボールバルブ

BN  【400型 3方2面 スタンダードボアボールバルブ】
BNの写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
10A 3/8B 9.5 42 32 75 5×20 100 DL DL
15A 1/2B 9.5 51 32 75 5×14 70 DL
注意
材料
ボデー・キャップ C3771BE
ボール C3604BD + Ni-Crメッキ
ステム C3771BD
シート PTFE
Oリング FKM
最高許容圧力
常温の水・油・ガス 2.8MPa
150℃以下の水・油・ガス 0.7MPa
(ガスは可燃性・毒性以外のガス)

※(3方2面シート・L栓)
※表中の図をクリックすると拡大されます。

寸法図

BN4  【400型 3方4面 スタンダードボアボールバルブ】
BN4の写真 呼び径 d1 L H D 入×
ケース
数量 CAD
図面
PDF
図面
10A 3/8B 9.5 48 34 40     DL DL

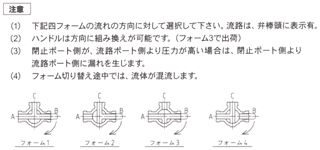

注意
材料
ボデー・キャップ C3771BE
ボール C3604BD + Ni-Crメッキ
ステム C3771BD
シート PTFE
Oリング FKM
最高許容圧力
常温の水・油・ガス 2.8MPa
150℃以下の水・油・ガス 0.7MPa
(ガスは可燃性・毒性以外のガス)

※(3方4面シート・T栓)
※表中の図をクリックすると拡大されます。

寸法図
